Anwendungshinweise


Sensor Zahnrad

Anwendungshinweise

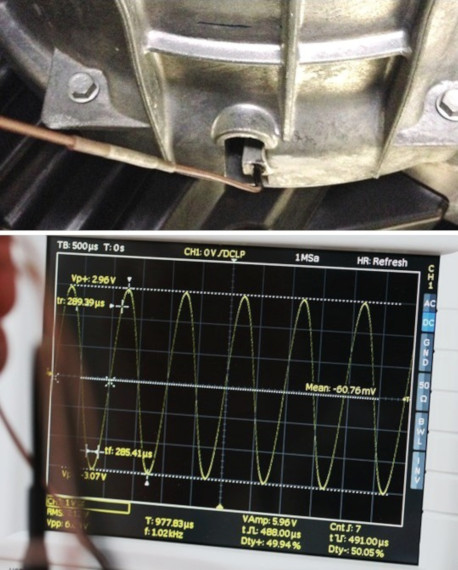

  • Die Signalqualität hängt sehr stark von Sensorposition/Ausrichtung ab. Zur Inbetriebnahme und Definition der optimalen Sensorplazierung ist die Darstellung des Ausgangssignals in Echtzeit (Oszilloskop) enorm hilfreich
  • Befestigt werden die KT-Sensoren üblicherweise über eine Klebeverbindung - Typische Klebstoffe: Loctite 648; verschiedene Sekundenkleber in Kombination mit Aktivator; HBM X60 (zur Überbrückung großer Spalte)
  • Das Ausgangssignal unserer KT-Systeme ist eine analoge Signalform
  • Abhängig von Gebergeometrie und Messabstand entspricht das Signal einem Sinus bzw. Rechtecksignal
  • Die eigentliche Drehzahlinformation kann durch weitere Frequenzanteile überlagert werden (bspw. durch Rundlauffehler) – hierfür sind spezielle Filterelemente verfügbar
